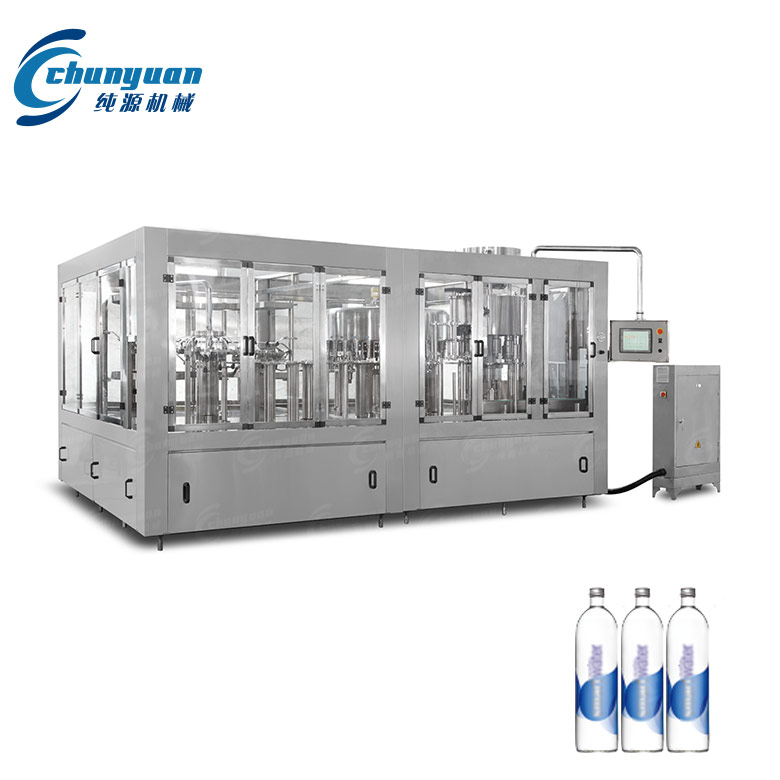

小瓶飲用水灌裝設備簡介：

XGF系列小瓶飲用水灌裝設備集沖洗、灌裝、封蓋于一體，是純?cè)礄C(jī)械以引進、消化、吸收國外先進技術為基礎,創新研制而成的一種相對高水平的灌裝設備，主要適用于飲用水、礦泉水、純凈水等飲品的灌裝與包裝。小瓶飲用水灌裝設備操作安全，工作可靠，維護方便，是飲料廠的理想灌裝設備。

XGF系列小瓶飲用水灌裝設備采用PLC電腦程序控制及人機界面觸摸按鈕（電氣可根據客戶需求設計安裝），具有料缸內頁面自動控制，無瓶不罐裝，無瓶不加蓋等功能，采用變頻器無級調速，生產能力數字顯示，調整極其方便。

小瓶飲用水灌裝設備的工作流程：

瓶子通過風送道由進瓶撥輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，瓶夾上的噴嘴噴出沖瓶水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過中間撥輪由沖瓶機導出并傳送至灌裝機。

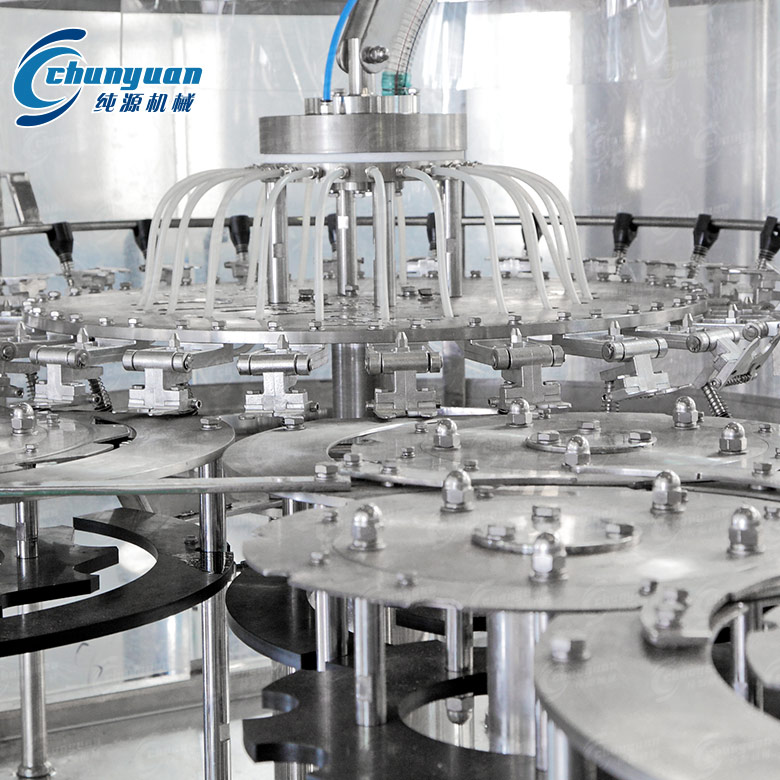

小瓶水灌裝設備洗瓶部分
進入小瓶水灌裝機的瓶子由瓶頸托板卡住瓶口保持。瓶在提升凸輪作用下上升，瓶上升到一定高度瓶口接觸到灌裝閥瓶口密封墊，瓶繼續上升并打開灌裝閥——開始灌裝，瓶內的空氣經灌裝閥內的回氣管排出，隨著灌裝的繼續瓶內的液位逐漸升高，當瓶內的液位達到一定的高度并擋住回氣管的回氣口時，灌裝結束。灌裝完畢的瓶子在拉下凸輪的作用下下降，下降到低位后，由灌封撥輪送入旋蓋機。

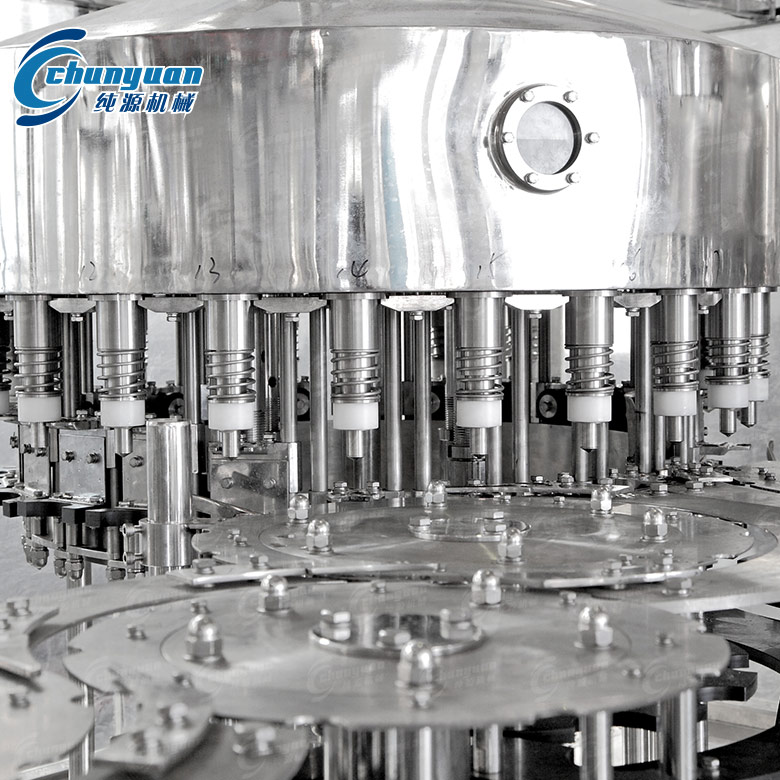

小瓶水灌裝設備灌裝部分
旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一機，進入下道工序。

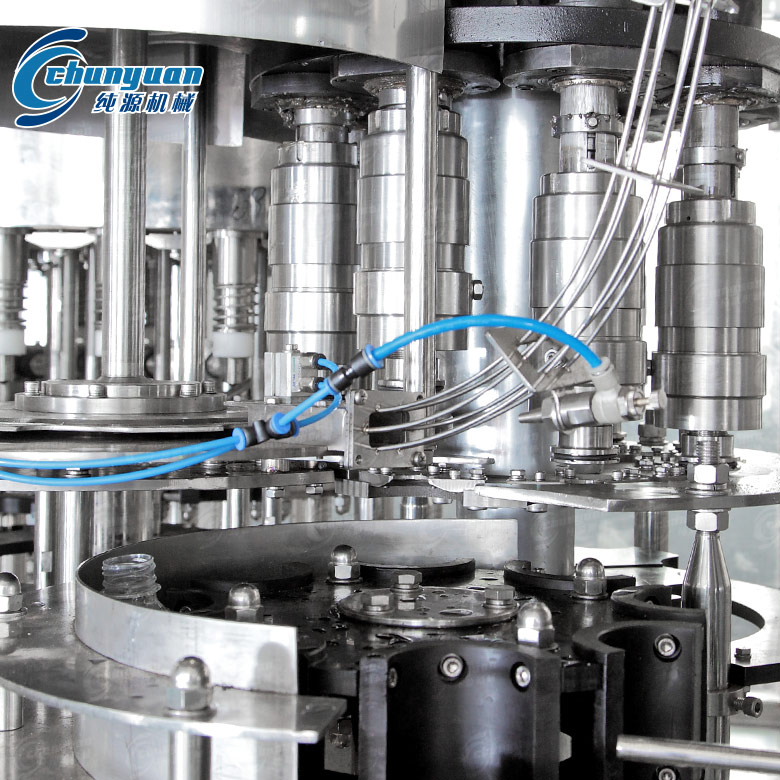

小瓶水灌裝設備旋蓋部分

型號	產量	功率	尺寸	重量
XGF14-12-5	3000-4000瓶/小時	3 Kw	2100X1700X2250MM	2200 Kg
XGF18-18-6	5000-6000瓶/小時	4.4 Kw	2600X1830X2250MM	2500 Kg
XGF24-24-8	8000-10000瓶/小時	5.2 Kw	2900X2200X2250MM	4200 Kg
XGF32-32-10	12000-14000瓶/小時	6.2 Kw	3880X2200X2250MM	6000 Kg
XGF40-40-12	16000-18000瓶/小時	7.8 Kw	3700X3000X2350MM	7000 Kg
XGF50-50-15	20000-24000瓶/小時	10 Kw	4500X3300X2350MM	9000 Kg
XGF60-60-15	25000-28000瓶/小時	13 Kw	5500X4000X2450MM	11000 Kg
